O que é Infravermelho (IR)?

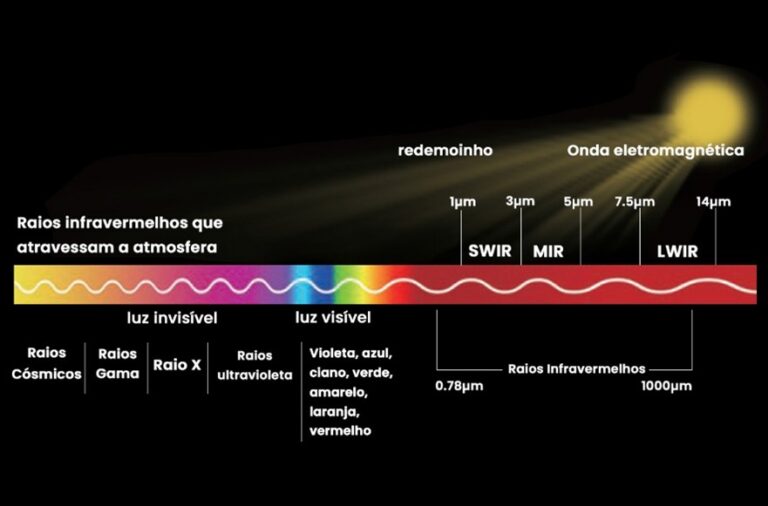

Todos os objetos acima do zero absoluto (-273,5 °C) emitem energia infravermelha, que faz parte do espectro de radiação eletromagnética, onde os comprimentos de onda variam aproximadamente de 0,78 μm a 1.000 μm.
Ela é mais longa do que a da luz visível, mas mais curta do que a das ondas de rádio.
O que é imagem térmica?
Imagem térmica é simplesmente o processo de converter a radiação infravermelha em imagens visíveis que mostram a distribuição espacial das diferenças de temperatura em uma cena.
É uma tecnologia passiva, sem contato, de detecção e identificação, com duas funções principais: medição de temperatura e visão noturna.
Como funciona uma câmera infravermelha

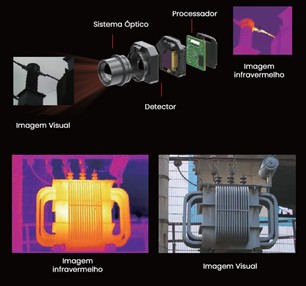

Uma câmera infravermelha utiliza seu sistema óptico integrado para focalizar a energia infravermelha em um chip detector especial (matriz de sensores) e produzir sinais eletrônicos.
O processador da câmera recebe esse sinal e aplica um cálculo matemático para criar, na tela, um mapa de cores da temperatura aparente do objeto.

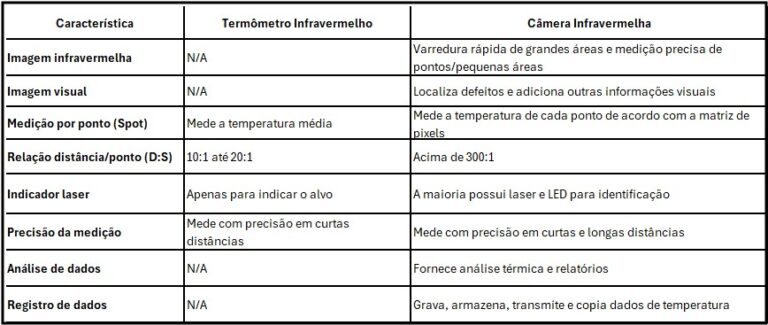

Termômetro infravermelho VS Câmera infravermelha
Uso de câmeras infravermelhas para inspeções industriais
Energia elétrica

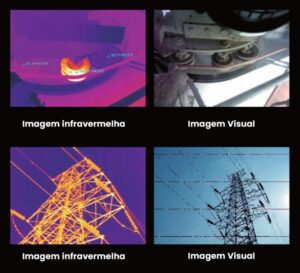

Câmeras infravermelhas são comumente usadas para inspeções de sistemas e componentes elétricos. Elas revelam uma grande variedade de defeitos térmicos e identificam rapidamente a origem dos problemas, permitindo manutenção e reparo antecipados.
Aplicações:
- Inspeção: Linhas de energia, torres de transmissão, subestações, etc.

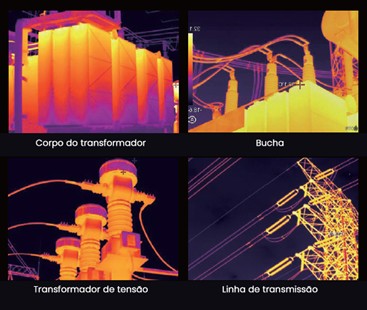

- Manutenção: Buchas, anéis coletores, núcleos de estator, painéis, transformadores, etc.
Metalurgia

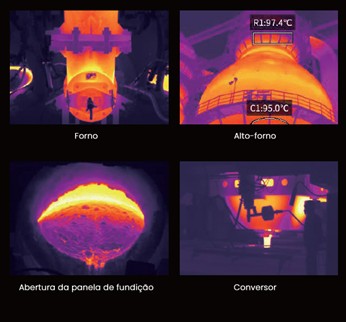

Câmeras infravermelhas que suportam a comutação automática de faixas de temperatura e possuem a lente necessária para alta temperatura (até 2000°C) atendem adequadamente às demandas de medição de aplicações industriais, que oferecem a você:
- Análise e rastreamento do histórico de panelas de fundição
- Monitoramento de placas durante a laminação de aço
- Medição da temperatura ao redor de fornos e equipamentos de caldeiras
Petroquímica

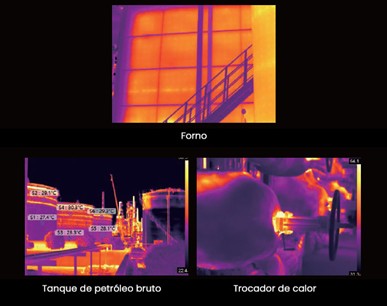

A inspeção de equipamentos de transferência de calor, tubos e tanques pode ser realizada para uma produção segura e eficiente, o que inclui:
- Detecção do nível do tanque (vazio, vazamento e transbordamento) e análise de perdas de energia
- Inspeção de tubos e monitoramento térmico para armazéns
- Monitoramento da temperatura durante a produção de petroquímicos.
Ferrovia

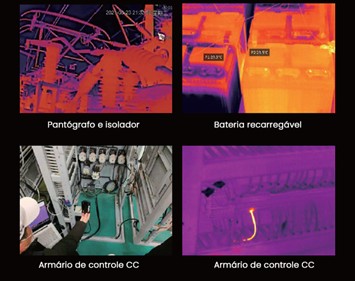

Câmeras infravermelhas fornecem informações valiosas sobre a condição de equipamentos elétricos para a segurança na ferrovia. As aplicações incluem:
- Inspeção de isoladores em caso de falha de isolamento (flashover)
- Inspeção de baterias durante o processo de carga e descarga
Automação industrial
A termografia fornece mais informações para especialistas em produção e tomadores de decisão para a entrega de produtos de maior qualidade e produtividade aprimorada. As aplicações incluem:

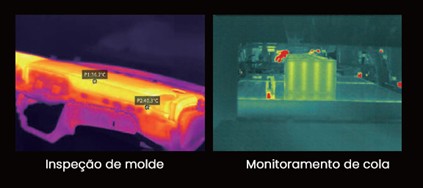

- Inspeção de qualidade de fundidos e moldes;
- Monitoramento de produção de PCB e LCD;
- Monitoramento de produção e armazenamento de baterias;
- Monitoramento de qualidade da vedação de embalagens (cola aplicada de forma imprecisa ou inadequada);
- Monitoramento de produção de peças e componentes para o setor automotivo;
- Inspeções de espessura e uniformidade de objetos;
- Inspeções de planicidade do vidro e uniformidade da superfície de recipientes de vidro.
Outros
Para alguns setores como a fabricação de ICs (Circuitos Integrados), câmeras infravermelhas oferecem inspeções térmicas de alto desempenho.
Por exemplo, encontram rapidamente pontos quentes e auxiliam na análise de design de circuitos. Outras aplicações incluem:

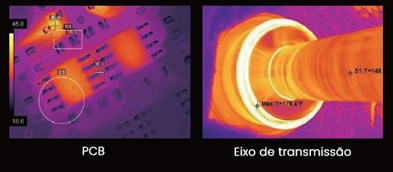

- Inspeções regulares de PCB (Placa de Circuito Impresso)
Manutenção preditiva em equipamentos mecânico
Escolhendo a câmera infravermelha certa

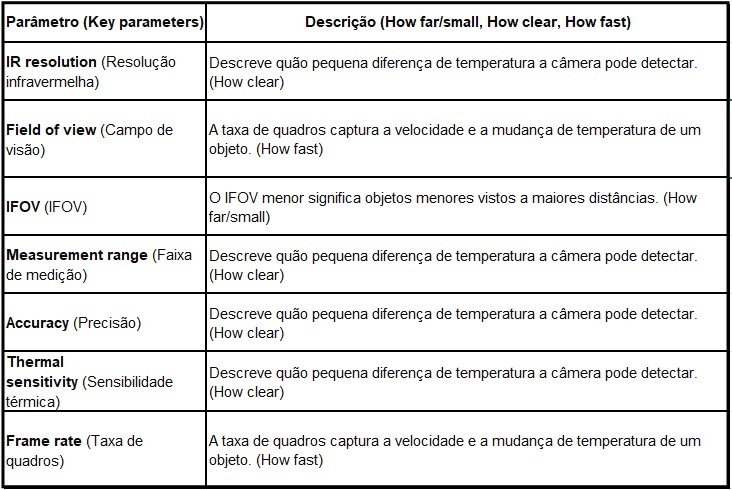

Parâmetros chave:
Resolução infravermelha (IR resolution)

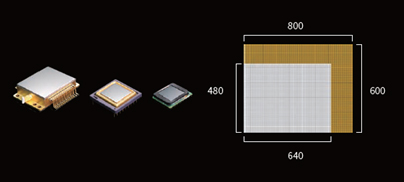

A câmera infravermelha geralmente tem uma resolução IR de 160 x 120, 400x 300, 640 x 480 ou 1024 x 768 pixels. A resolução IR é a quantidade de pixels que a câmera tem na cena. Maior resolução significa:
- Mais pontos de mediçãode temperatura;
- Mediçãode alvos menores a distâncias maiores;
- Apresentação mais detalhadae clara dos objetos medidos.
Distância focal/FOV/IFOV

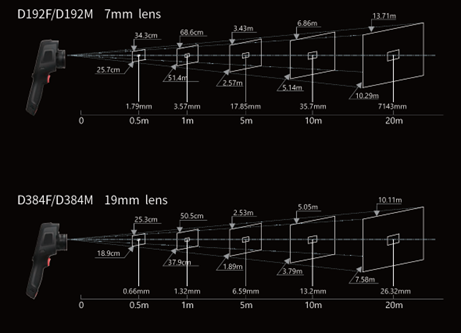

Escolha uma lente de acordo com tamanho do objeto, distância de observação, alcance e detalhes
para obter IFOV que você precisa.
Por exemplo: Câmera térmica inteligente Série D
Sensibilidade térmica
A sensibilidade térmica, ou Diferença de Temperatura Equivalente a Ruído (NETD), mede a menor diferença de temperatura que uma câmera infravermelha pode detectar. Quanto menor o valor NETD, melhor o sensor pode registrar pequenas diferenças de temperatura.
Câmeras infravermelhas com um NETD baixo terão:
- Capacidade aprimorada de identificar o fundo do objeto;
- Captura de objetos mais claros e detalhados;
- Mais opções de número f, como F/1.0, F/1.2 ou F/1.4;
- Um tamanho pequeno;
Taxa de quadros
A taxa de quadros é a velocidade na qual uma câmera infravermelha atualiza suas informações de saída para serem exibidas em uma tela. Taxas de quadros mais rápidas são particularmente importantes em aplicações onde os objetos podem estar se movendo em velocidades mais altas ou quando os objetos têm uma grande mudança de temperatura. As câmeras infravermelhas da Guide Sensmart têm uma taxa de quadros de 50 Hz ou superior.
Faixa de medição/precisão
Os usuários podem selecionar a faixa de medição e a precisão com base na faixa de temperatura do objeto. A precisão é expressa em porcentagens e graus Celsius, que é a margem de erro dentro da qual a câmera infravermelha operará. O padrão atual da indústria para precisão é ±2% / ±2°C (o que for maior).
4.2 Parâmetros ajustáveis para uma câmera infravermelha
Emissividade
A emissividade é um valor que mede a eficiência com que uma superfície é capaz de emitir radiação térmica infravermelha. O valor de emissividade varia com o tipo de material, condição do acabamento da superfície, etc. Existem algumas técnicas para obter a emissividade real para o objeto a ser termicamente imageado.
- Configuração de emissividade: Defina o valor de emissividade do objeto medido de acordo com a lista de emissividade.
- Ajuste de emissividade: Para objetoscom baixa emissividade devido ao seu material, como metal, ou sua condição de acabamento de superfície, como alta reflexão, cubra a superfície com fita isolante preta, tinta ou tinta.
Compensação de Temperatura de Fundo
A radiação térmica refletida do entorno exigirá que você faça uma correção adicional quando a radiação refletida for forte em comparação com a radiação natural do objeto.
Correção de transmissão
Ao realizar inspeções infravermelhas através de janelas transparentes ao infravermelho (IR Windows / Sightglasses), ou do ar contendo umidade ou fumaça, ou a partir de uma longa distância, nem toda a energia infravermelha emitida pelos objetos de interesse é transmitida eficientemente. Você pode ajustar a correção de transmissão.
Foco
O foco é essencial tanto para a qualidade da imagem quanto para a precisão da temperatura. Você pode escolher entre dois tipos gerais de sistemas de foco, manual ou foco automático.

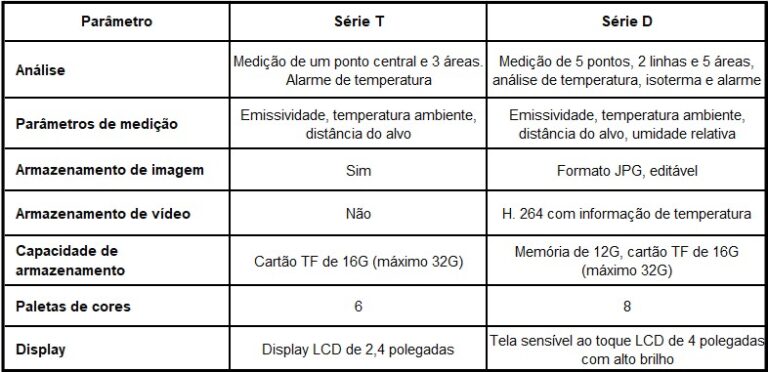

Funções
As câmeras infravermelhas podem ser ajustadas para atender a diferentes requisitos para análise de temperatura, armazenamento de imagem, ajuste de modo ou transmissão de dados.
Compensação de Temperatura de Fundo
A radiação térmica refletida do entorno exigirá que você faça uma correção adicional quando a radiação refletida for forte em comparação com a radiação natural do objeto.
Correção de transmissão
Ao realizar inspeções infravermelhas através de janelas transparentes ao infravermelho (IR Windows / Sightglasses), ou do ar contendo umidade ou fumaça, ou a partir de uma longa distância, nem toda a energia infravermelha emitida pelos objetos de interesse é transmitida eficientemente. Você pode ajustar a correção de transmissão.
Foco
O foco é essencial tanto para a qualidade da imagem quanto para a precisão da temperatura. Você pode escolher entre dois tipos gerais de sistemas de foco, manual ou foco automático.
Funções
As câmeras infravermelhas podem ser ajustadas para atender a diferentes requisitos para análise de temperatura, armazenamento de imagem, ajuste de modo ou transmissão de dados.
Compensação de Temperatura de Fundo
A radiação térmica refletida do entorno exigirá que você faça uma correção adicional quando a radiação refletida for forte em comparação com a radiação natural do objeto.
Correção de transmissão
Ao realizar inspeções infravermelhas através de janelas transparentes ao infravermelho (IR Windows / Sightglasses), ou do ar contendo umidade ou fumaça, ou a partir de uma longa distância, nem toda a energia infravermelha emitida pelos objetos de interesse é transmitida eficientemente. Você pode ajustar a correção de transmissão.
Foco
O foco é essencial tanto para a qualidade da imagem quanto para a precisão da temperatura. Você pode escolher entre dois tipos gerais de sistemas de foco, manual ou foco automático.
Funções
As câmeras infravermelhas podem ser ajustadas para atender a diferentes requisitos para análise de temperatura, armazenamento de imagem, ajuste de modo ou transmissão de dados.
Extensibilidade
As Câmeras Térmicas Guide podem ser operadas em plataformas como Android, e têm extensibilidade e compartilhamento em tempo real via WiFi.
Guia Infravermelho
A Guide Infrared assume a liderança em P&D, produção e vendas de sistema de imagem térmica infravermelha e sistema optoeletrônico em larga escala.
- Listada na Bolsa de Valores de Shenzhen com valor de mercado de RMB 60 bilhões
- A base global líder de P&D e produção
- O maior parque industrial de imagem térmica da Ásia
Detectores infravermelhos autodesenvolvidos e direitos de propriedade intelectual independentes, da base ao sistema.
Mais de 20 anos de experiência em P&D e melhoria focada no cliente do desempenho e da experiência do produto.
Gostaria de saber mais sobre a tecnologia ou a aplicação desses detectores?
