Iluminação segura em áreas classificadas
Como a certificação IECEx e a proteção Ex ia orientam o uso das lanternas Pelican 3315, 2755 e 3335R
1. Quando uma tarefa simples encontra um risco invisível
Imagine uma inspeção de rotina em uma casa de bombas, em uma área de transferência de combustível, no entorno de um tanque ou em um ponto de manutenção de uma planta química. A iluminação fixa não alcança um flange, uma válvula ou a identificação de um instrumento. O gesto natural é ligar uma lanterna portátil. Em um ambiente comum, essa ação parece inofensiva. Em uma atmosfera potencialmente explosiva, porém, o próprio equipamento pode se tornar uma fonte de ignição.
Contatos elétricos, componentes eletrônicos, baterias, superfícies aquecidas e descargas eletrostáticas são exemplos de riscos que precisam ser controlados. Por isso, capacete, óculos, luvas e demais EPIs não resolvem sozinhos o problema: os instrumentos e acessórios levados para a área também devem possuir uma proteção Ex adequada à classificação do local.
2. O que é uma área classificada?
Área classificada é a região na qual uma mistura inflamável com o ar pode estar presente em quantidade suficiente para exigir precauções especiais no projeto, na instalação e no uso de equipamentos. O risco pode envolver gases, vapores ou névoas inflamáveis e, em outros processos, poeiras combustíveis ou fibras. A IEC 60079-10-1 trata da classificação de áreas com gases e vapores e estabelece essa análise como base para o projeto, a operação e a manutenção segura [3].

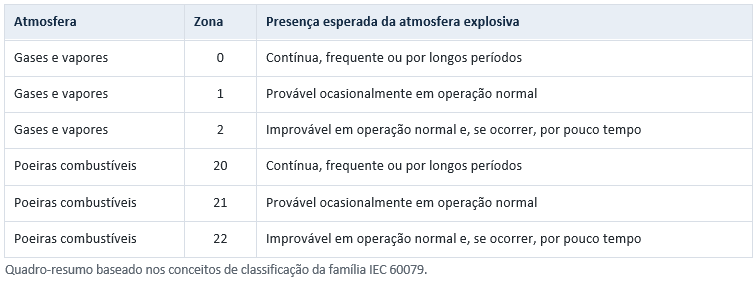

A zona não mede a gravidade de uma explosão; ela expressa a frequência e a duração esperadas da atmosfera explosiva. Essa distinção evita um erro comum: escolher o equipamento apenas porque ele é chamado de “à prova de explosão”, sem verificar se sua marcação corresponde ao cenário real.
Atenção: uma certificação para gases não autoriza automaticamente o uso em poeiras combustíveis. Para poeiras, a marcação deve indicar o Grupo III e o respectivo EPL “D”, além dos demais parâmetros aplicáveis.
3. IECEx e Ex ia: conceitos diferentes e complementares
É comum ouvir a expressão “certificado IECEx ia”, mas tecnicamente ela reúne duas informações. IECEx é o sistema internacional, operado sob a autoridade da IEC, que fornece uma estrutura global para avaliação e certificação independente de equipamentos, serviços e competências relacionados a atmosferas explosivas [1]. Já Ex ia identifica um nível de proteção por segurança intrínseca.
Na segurança intrínseca, a proteção está no próprio circuito: a energia elétrica e térmica disponível é limitada para que o circuito não consiga provocar a ignição da atmosfera ao redor, nas condições de ensaio previstas. A IEC 60079-11 especifica a construção e os ensaios desses equipamentos e circuitos [2]. No nível “ia”, o projeto é avaliado para manter a proteção em operação normal e diante das combinações de falhas consideradas pela norma, inclusive duas falhas contáveis. Por isso, esse nível é associado ao EPL mais elevado para gases, Ga, e pode ser adequado à Zona 0 quando toda a marcação e as condições do certificado forem compatíveis.
Isso é diferente de um invólucro Ex d, que contém uma eventual explosão interna sem propagá-la ao ambiente. No Ex ia, o princípio é impedir que o circuito disponha de energia suficiente para iniciar a combustão. Nenhum dos conceitos, isoladamente, substitui a análise da área e a leitura completa da marcação.

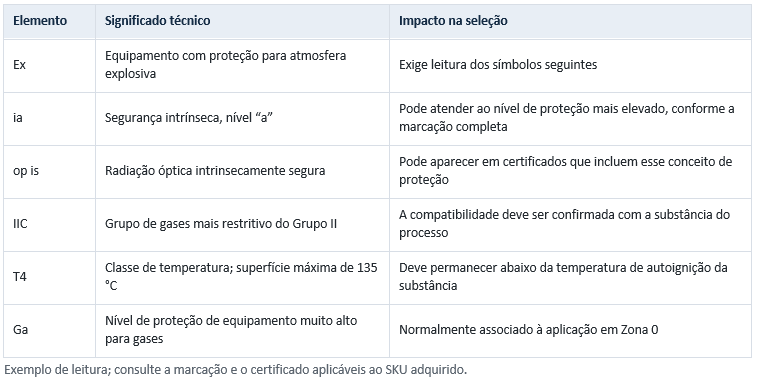

Como interpretar uma marcação Ex
Documentos de certificação publicados para lanternas da família Pelican apresentam marcações como “Ex ia op is IIC T4 Ga”. O exemplo abaixo mostra o significado prático de cada elemento. A marcação exata do produto, da versão e do certificado vigente sempre prevalece.
4. Onde a iluminação portátil Ex ia se aplica no cotidiano
A necessidade aparece em tarefas muito concretas: rondas operacionais, leitura de instrumentos, inspeção de válvulas e selos, manutenção elétrica ou mecânica, resposta a falhas, acesso a espaços de baixa iluminação e deslocamento durante paradas de planta. Refinarias, terminais de combustíveis, plataformas, indústrias químicas, áreas de pintura com solventes, usinas de biogás e unidades com poeiras combustíveis são exemplos recorrentes. A aplicação correta depende do estudo de classificação de áreas de cada instalação.
Nesse contexto, a lanterna ideal não é necessariamente a de maior fluxo luminoso. O critério principal é a compatibilidade Ex; depois entram alcance do facho, autonomia, índice de proteção IP, ergonomia, forma de alimentação e necessidade de manter as mãos livres. IP e proteção Ex respondem a perguntas diferentes: IP trata da entrada de água e sólidos, enquanto a marcação Ex trata do risco de ignição.
5. Três soluções Pelican para perfis de trabalho distintos

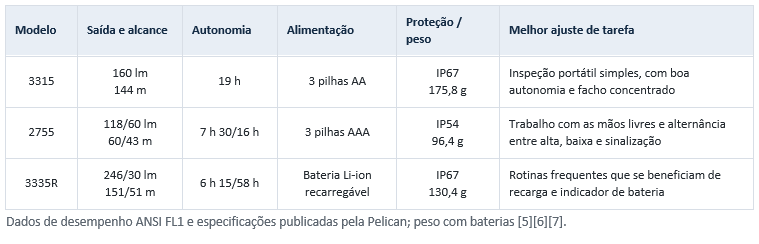

As páginas oficiais da Pelican apresentam os modelos 3315, 2755 e 3335R como soluções de iluminação de segurança com referência a IECEx ia. Os dados abaixo facilitam a comparação de uso, sem substituir o certificado, a ficha técnica e as instruções da unidade adquirida

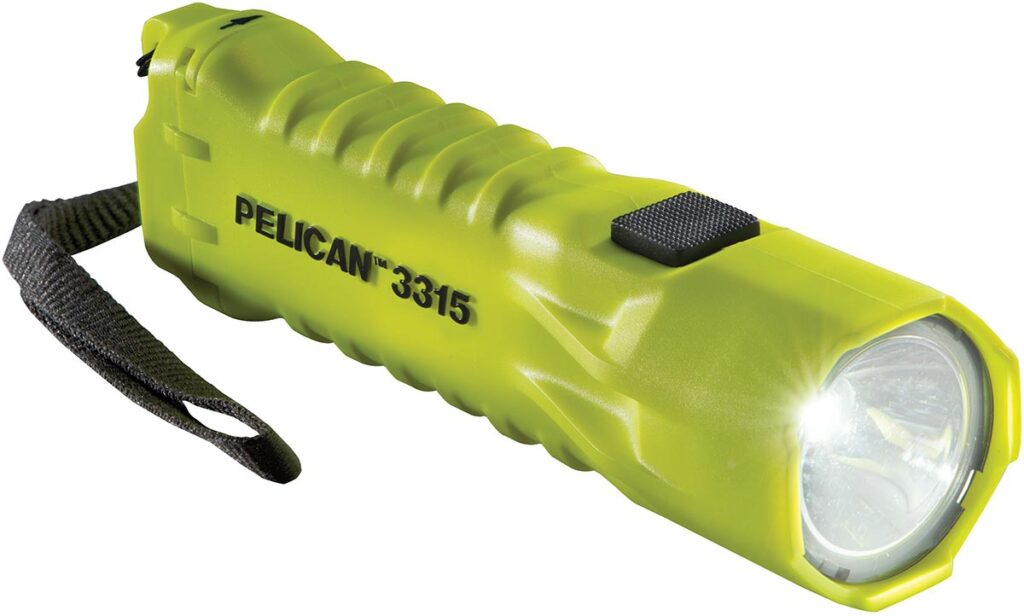

Pelican 3315 Flashlight: simplicidade e autonomia
A 3315 oferece operação direta, com modo liga/desliga, 160 lúmens, alcance de 144 metros e autonomia declarada de 19 horas. Utiliza três pilhas AA e possui classificação IP67, além de presilha removível e cordão. É uma escolha prática para equipes que valorizam alimentação facilmente padronizável e longa duração em inspeções de campo [5].
Um certificado IECEx publicado para o modelo traz marcações para gases e poeiras, além de condições específicas sobre os tipos de pilha permitidos e a proibição de substituí-las na presença de atmosfera explosiva [8]. Como certificados podem receber novas revisões, a equipe deve confirmar a versão vigente e a correspondência com o produto em mãos.

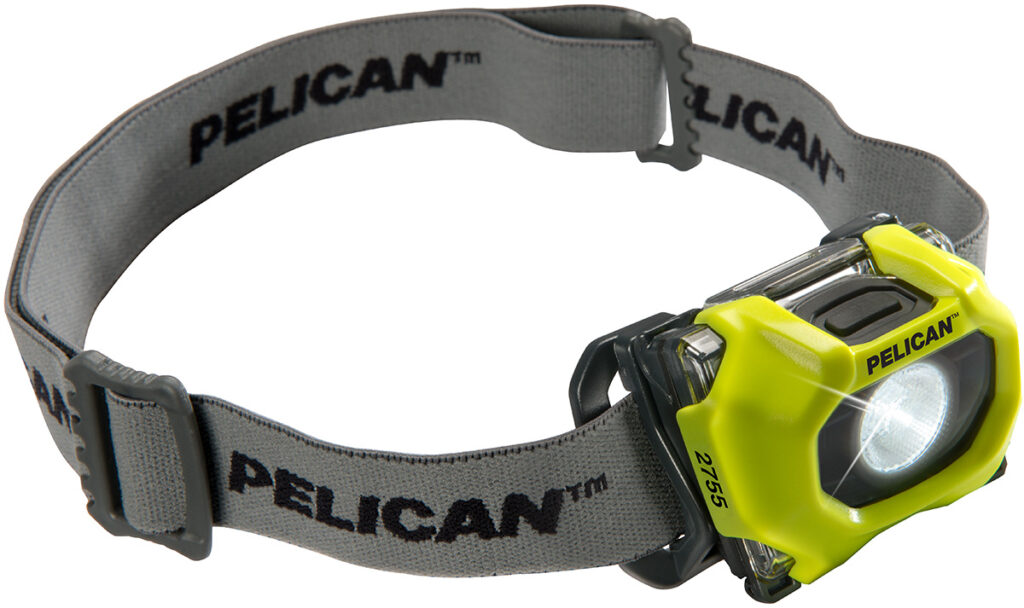

Pelican 2755 Headlamp: mãos livres para executar a tarefa
A 2755 é uma lanterna de cabeça compacta, com modos alto, baixo e intermitente. Entrega até 118 lúmens, autonomia de até 16 horas no modo baixo, aviso de bateria fraca e peso de aproximadamente 96 gramas com pilhas. Seu principal ganho operacional é manter as mãos disponíveis para abrir painéis, registrar leituras, apoiar ferramentas ou se deslocar com maior estabilidade [6].
A documentação IECEx do modelo indica proteção Ex ia, EPL Ga e condições específicas para uso das baterias, incluindo não abrir o compartimento nem substituir células dentro da área perigosa [9]. Quando usada com capacete, a fixação também deve ser avaliada para não comprometer o EPI, a estabilidade da lanterna ou as condições previstas pelo fabricante.

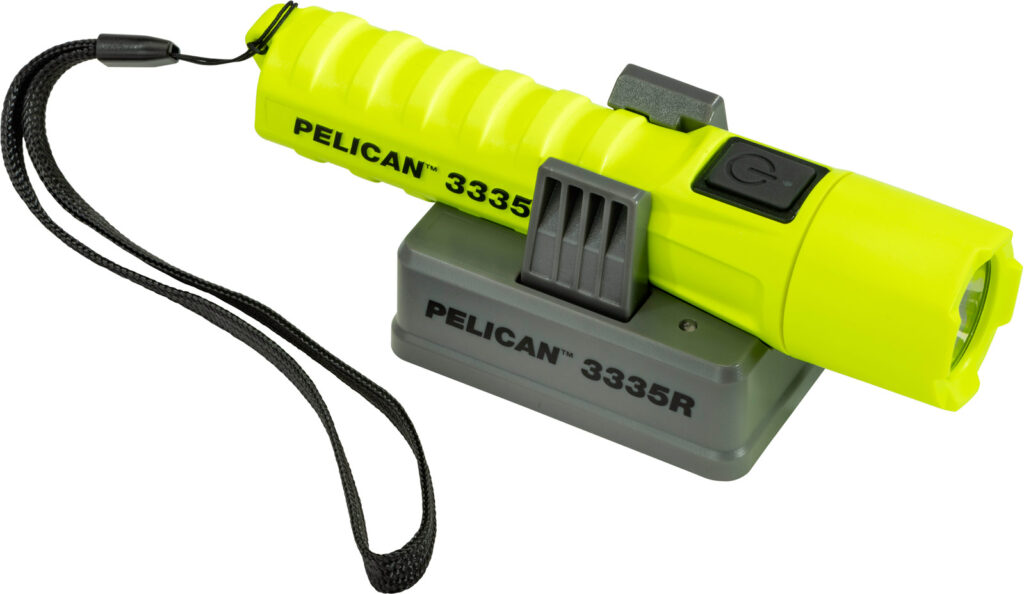

Pelican 3335R Flashlight: desempenho recarregável
A 3335R combina até 246 lúmens e 151 metros de alcance no modo alto com autonomia de até 58 horas no modo baixo. A bateria de íons de lítio é recarregável, o botão possui indicação contínua de nível de carga e o corpo utiliza materiais antiestáticos. O adaptador angular opcional permite transformá-la em uma luz vestível com ajuste de direção [7].
A recarga exige disciplina operacional. A documentação de certificação associada ao modelo determina o uso do carregador aprovado e proíbe a carga dentro de atmosfera explosiva [10]. Assim, a base deve permanecer em local não classificado e o processo de devolução, recarga e liberação da lanterna precisa estar incorporado ao procedimento da equipe.
6. Do certificado ao procedimento de campo
A certificação reduz o risco somente quando a seleção e o uso preservam as condições avaliadas. Antes de liberar uma lanterna para a área, adote uma rotina objetiva:
- Consulte a classificação da área. Confirme zona, tipo de atmosfera, grupo da substância, classe de temperatura e faixa ambiental.
- Leia a marcação completa. Não pare em “IECEx” ou “Ex ia”; verifique grupo, temperatura, EPL e eventuais proteções adicionais.
- Valide o certificado do modelo exato. Confira número, revisão, status, SKU e o significado de um eventual sufixo “X”, que indica condições específicas de uso.
- Inspecione antes da entrada. Procure trincas, lente danificada, tampa solta, vedação comprometida, contatos expostos ou acessórios não aprovados.
- Controle baterias e carregadores. Use somente células e carregadores autorizados e faça troca, abertura ou recarga fora da área classificada, salvo permissão expressa da documentação.
- Registre e treine. Padronize inspeções, armazenamento, recarga, substituição e descarte; mantenha certificados e instruções disponíveis para operação e auditoria.
Regra prática: nunca improvise baterias, abra o compartimento, carregue o equipamento ou instale um acessório dentro da área classificada sem autorização explícita do certificado e das instruções do fabricante.
7. IECEx e conformidade no Brasil
A certificação IECEx oferece uma base internacional reconhecida para avaliação de produtos Ex, mas não substitui automaticamente os requisitos legais de cada país. No Brasil, o Inmetro informa que a Portaria nº 115, de 21 de março de 2022, estabelece os requisitos para a certificação compulsória de equipamentos elétricos destinados a atmosferas explosivas. A regra também alcança produtos importados, mesmo quando já possuem certificação internacional [4].
Na especificação e na compra, portanto, é necessário confirmar a certificação brasileira válida para o modelo e a configuração fornecidos, além da documentação IECEx. As páginas atuais da Pelican disponibilizam ou mencionam documentação Inmetro para esses produtos; ainda assim, a verificação deve ser feita para o SKU, o lote e o certificado apresentados no fornecimento [5][6][7].
Conclusão: enxergar com segurança começa antes de ligar a lanterna
Em áreas classificadas, uma decisão aparentemente pequena — qual lanterna levar para uma inspeção — integra o sistema de prevenção de ignição. A proteção Ex ia atua limitando a energia do circuito; o IECEx fornece evidências independentes de avaliação; e a classificação da área define onde e sob quais condições o equipamento pode ser usado. Somente a combinação desses elementos transforma uma especificação técnica em segurança operacional.
As Pelican 3315, 2755 e 3335R atendem a necessidades distintas de autonomia, mobilidade e alimentação. A escolha correta não parte apenas do número de lúmens, mas do cruzamento entre certificação, marcação Ex, tarefa, ambiente e procedimento. A Getrotech apoia essa análise para que cada equipe utilize a solução adequada ao risco real de sua operação.
