Nosso gatilho do osciloscópio determina o momento preciso em que seu instrumento captura eventos críticos de interesse. O disparo é frequentemente ignorado como um parâmetro de seleção chave após a compra do instrumento. Osciloscópios com parâmetros e funcionalidades de disparo superiores proporcionam uma vantagem para as equipes de desenvolvimento depurarem o teste. Um sistema de disparo superior pode economizar um tempo significativo na tentativa de isolar eventos difíceis de encontrar, permitindo que os engenheiros melhorar projetos mais rapidamente. A avaliação comparativa da qualidade e qualidade dos gatilhos do osciloscópio pode ser mais difícil.

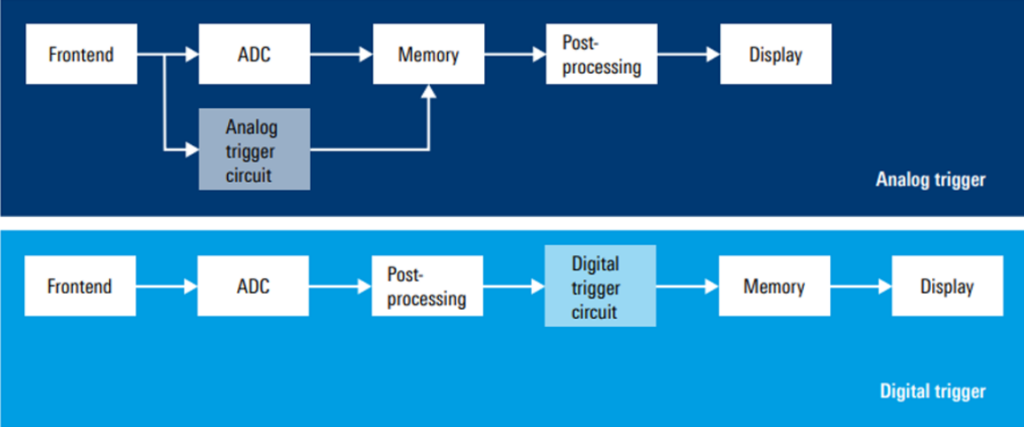

Circuito de disparo analógico comparado ao circuito de disparo digital

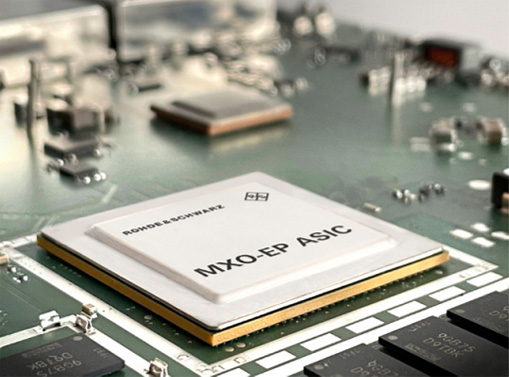

A Rohde&Schwarz patenteou os primeiros métodos para disparo digital de osciloscópios e usou esses métodos pela primeira vez com a introdução do osciloscópio R&S®RTO1000. O acionamento digital tornou-se a implementação fundamental em osciloscópios mais recentes da Rohde&Schwarz, incluindo a série MXO, osciloscópios R&S®RTO6 e R&S®RTP.
Em osciloscópios com arquiteturas de disparo digital patenteadas, o caminho do sinal e o caminho do disparo são iguais. Os eventos de disparo são avaliados após o ADC do instrumento. Os usuários podem ver o sinal de disparo na tela do osciloscópio porque é igual ao sinal do caminho de dados. Filtros pós-aquisição, como interpolação, filtragem de largura de banda e a deembedding pode ser aplicada em tempo real antes que o osciloscópio avalie a condição de disparo.
Definição de sensibilidade do gatilho

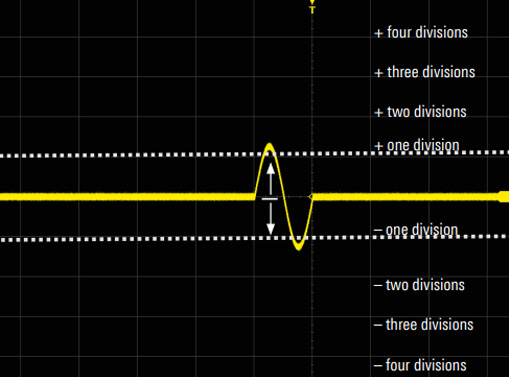

A sensibilidade do disparo é definida em termos da amplitude necessária de um sinal, medida em divisões verticais, para o osciloscópio garantir que o sinal será detectado como um evento de disparo.Os gatilhos digitais podem disparar em sinais com amplitude significativamente menor do que os gatilhos analógicos. Por que isso é importante?
A sensibilidade superior do trigger dá aos usuários a capacidade de usar o trigger para isolar pequenos sinais na presença de sinais maiores sinais. Vejamos um exemplo. Os osciloscópios das séries MXO 3, MXO 4 e MXO 5 possuem sensibilidade de disparo de 0,0001 div. Se o instrumento está configurado para 10 mV/div, a altura vertical total é 100 mV. Notavelmente, o osciloscópio pode disparar em 1/10000 de 100 mV ou em sinal com amplitude de 10 µV. Para sinais com baixa amplitude, o ruído de medição pode mascarar o formato da forma de onda. O modo HD nos osciloscópios Rohde&Schwarz oferece um método de troca de largura de banda por menor ruído e o sinal HD é apresentado ao disparador para permitir o disparo nessas pequenas alterações de amplitude.

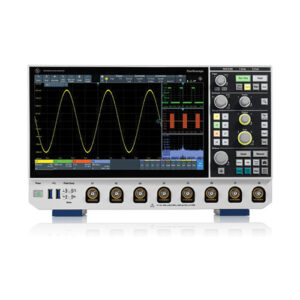

MXO38-100 - OSCILOSCÓPIO DE ULTIMA GERAÇÃO, COM 8 CANAIS, LARGURA DE BANDA DE 100MHz A 1GHz - ROHDE & SCHWARZ
– Modelo com 4 e 8 Canais
– Largura de banda de 100MHz a 1GHz
– Comprimento de memória 125M pontos de memória por canal (padrão)
– Resolução vertical e ADC de 12-bit em todas as taxas de amostragem
– Arquitetura de 18-bit no modo HD (alta definição)
– Trigger digital de precisão
