Uma válvula foi fechada, mas o trecho a jusante continua recebendo fluido. Em outra linha, uma perda de gás aparece junto à haste ou à conexão flangeada. Para a manutenção, essas situações exigem respostas diferentes: investigar a vedação interna ou localizar a perda para o ambiente.
Os testes acústicos ajudam a avaliar essas ocorrências com a válvula instalada. As medições fornecem evidências para selecionar os ativos que precisam de atenção, planejar intervenções e comparar a condição após o reparo.

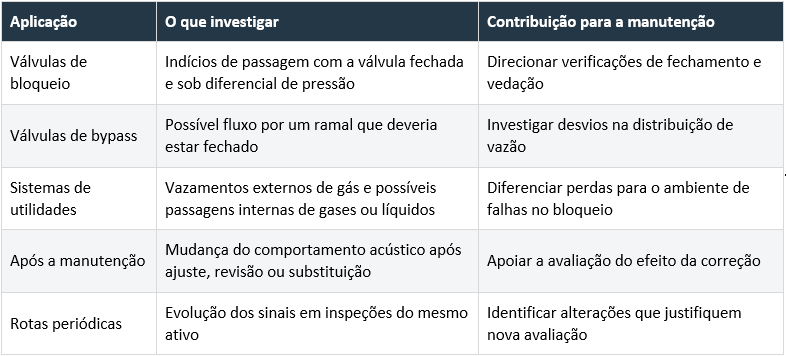

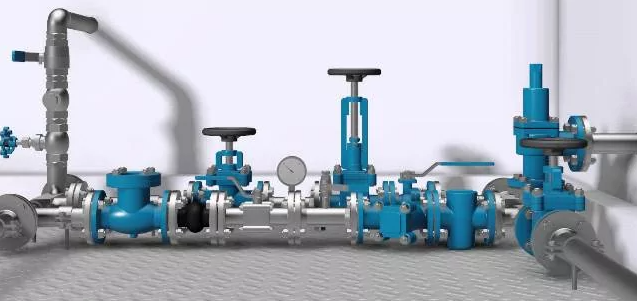

Aplicações dos testes em válvulas
A aplicação deve partir de uma pergunta operacional: existe passagem pela vedação, perda para o ambiente ou mudança de comportamento após uma intervenção? Essa definição orienta a escolha do método e a interpretação do resultado.
Em bloqueios e bypasses, a análise precisa considerar os ramais conectados: o ruído de outro componente pode se propagar pela tubulação. Nas utilidades, a aplicação também depende do fluido, da temperatura e dos limites do sensor.
Para comparar resultados, preserve as condições do teste. Uma leitura menor após o reparo pode decorrer da redução do diferencial de pressão, e não apenas de uma melhora da vedação. Registre os pontos, a configuração e as condições de processo em cada campanha; os ensaios de aceitação previstos para o serviço continuam necessários.
O que cada método permite investigar
No vazamento interno, o fluido atravessa a região de fechamento e segue para o lado de menor pressão. A passagem por uma restrição pode gerar turbulência e componentes ultrassônicos, captados por um sensor em contato com a estrutura. A distribuição dos sinais entre tubulação e válvula ajuda a investigar sua origem. [1]
No vazamento externo de gás pressurizado, o som se propaga pelo ar e pode ser localizado por imagem acústica. A fonte sonora aparece sobre a imagem da instalação, permitindo relacionar a indicação ao ponto físico da válvula ou de suas conexões. [4]
As duas avaliações são complementares. Uma indicação acústica externa não comprova passagem pela sede; um sinal elevado por contato também exige análise das interferências. O teste fornece evidências sobre a ocorrência, enquanto a causa mecânica pode exigir inspeção adicional.
Como realizar uma avaliação sem desmontagem

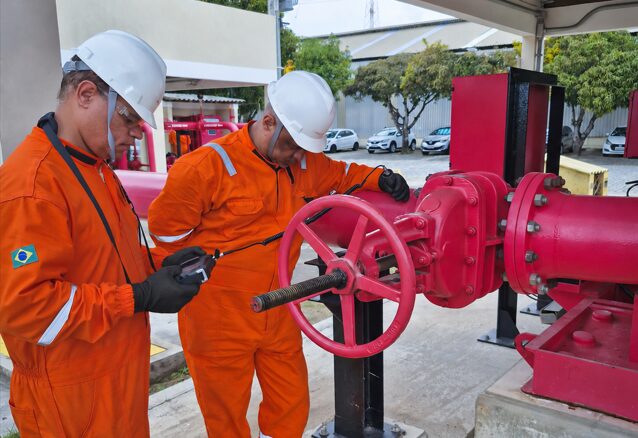

A medição por contato é feita na superfície externa da válvula e da tubulação. Assim, a investigação inicial pode ocorrer sem retirar o componente da linha ou abrir seu corpo. Essa possibilidade ajuda a selecionar quais válvulas precisam de intervenção, desde que o processo ofereça as condições necessárias ao teste.
Preparação do teste

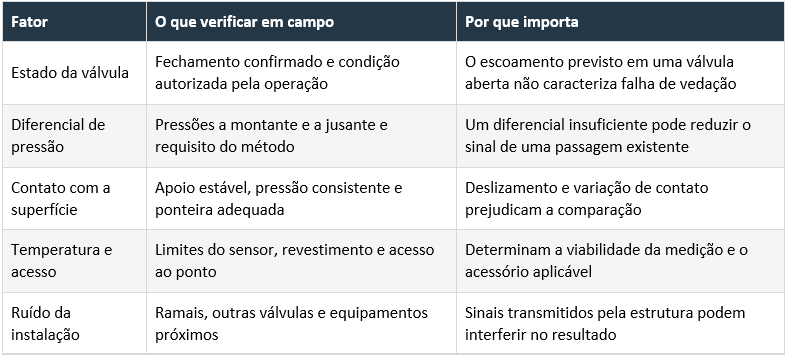

Antes da coleta, identifique a válvula, sua função, o fluido e o sentido de escoamento. As condições abaixo influenciam a qualidade e a interpretação da medição.
Inspecionar sem desmontagem não dispensa o planejamento operacional. Algumas linhas já estarão na condição necessária; outras exigirão uma janela adequada para fechamento e medição. Alterações de posição e acesso ao componente devem seguir os procedimentos da instalação.
Comparação dos pontos de medição

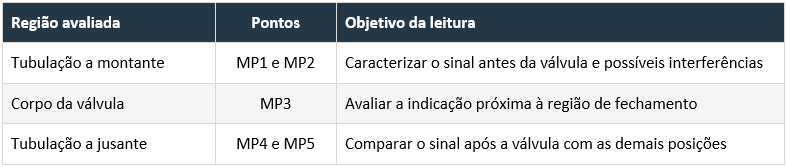

O procedimento de contato descrito pela CRYSOUND utiliza cinco pontos para comparar a energia ultrassônica antes, no corpo e depois da válvula. Os pontos na tubulação ajudam a reconhecer o ruído transmitido pela instalação e a contextualizar a leitura próxima à região de fechamento.
Durante a coleta, o sensor deve permanecer estável, com pressão de contato consistente. Repetir as leituras ajuda a verificar sua reprodutibilidade. Distâncias entre pontos, parâmetros e acessórios precisam seguir o procedimento aplicável ao sensor e ao software utilizados

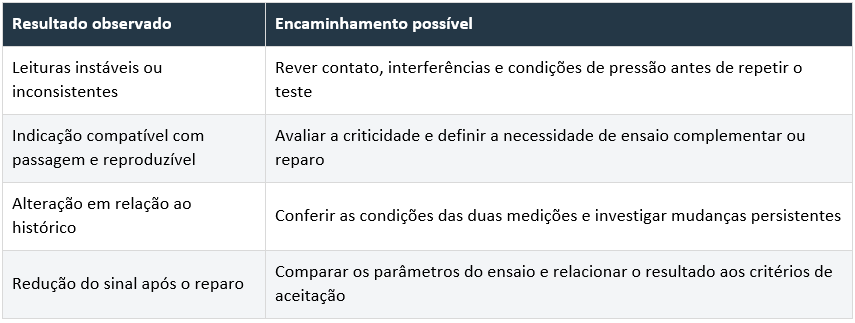

Interpretação dos resultados
Uma leitura elevada em um único ponto não basta para concluir que existe passagem interna. É necessário comparar a distribuição dos sinais, verificar se o resultado se repete e considerar o diferencial de pressão. Escoamentos em ramais próximos, contato instável e mudanças de frequência podem alterar a indicação.
Ausência de sinal detectável não comprova estanqueidade absoluta.
O teste acústico não determina sozinho uma classe de vazamento admissível nem substitui ensaios de aceitação, testes funcionais ou a comprovação de isolamento antes da abertura de uma linha.
Como os resultados orientam a manutenção
O achado deve ser relacionado à função da válvula. Uma passagem reduzida em um bloqueio crítico pode exigir uma resposta diferente de uma perda semelhante em uma utilidade. A prioridade considera o risco do fluido, o impacto no processo e as condições disponíveis para intervenção.
O relatório precisa permitir que outra pessoa compreenda e, quando necessário, repita a avaliação. Para isso, deve reunir:
•Identificação da válvula, localização e função no processo.
•Fluido, posição de teste e pressões a montante e a jusante.
•Pontos medidos, configuração do instrumento e condições de contato.
•Imagens, resultados, observações e interferências identificadas.
•Data, responsável, encaminhamento e vínculo com inspeções anteriores.
As estimativas de perda, quando disponíveis, acrescentam informação à decisão, mas dependem dos parâmetros e das condições do teste. O registro permite recuperar essas condições e acompanhar o encaminhamento dado ao ativo.
Aplicação conjunta da CRY8125 e da sonda IA3105 com certificação Ex

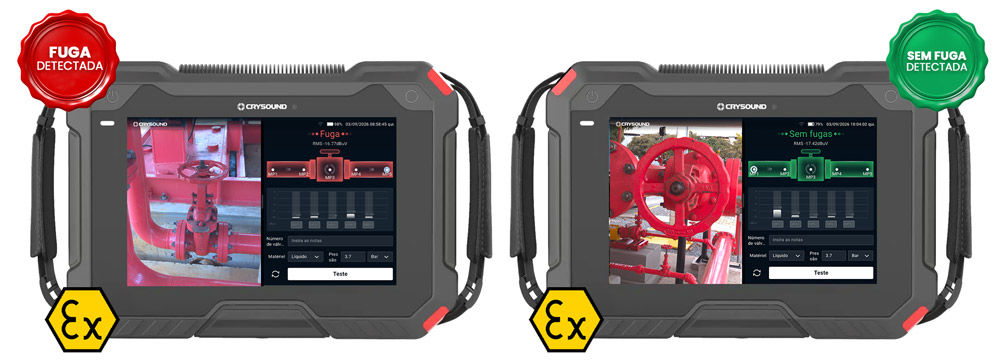

A CRY8125 e a sonda ultrassônica IA3105 com certificação Ex combinam imagem acústica e ultrassom de contato para apoiar os testes em válvulas na indústria de óleo e gás. A câmera localiza fontes de vazamento externo de gases; conectada a ela, a sonda amplia a avaliação para possíveis passagens internas em válvulas de gases ou líquidos pressurizados.
Os 200 microfones MEMS e a faixa de 2 a 100 kHz da CRY8125 permitem visualizar fontes acústicas sobre a instalação. Na análise interna, a câmera exibe as medições por contato. A sequência de teste e os acessórios devem ser confirmados para a sonda IA3105 com certificação Ex e o software utilizado.
A tela de 8 polegadas e a autonomia de até 5 horas por bateria apoiam as rotas de inspeção. As estimativas de vazão e custo das perdas acrescentam informação à priorização, conforme os parâmetros informados.
Certificação Ex e compatibilidade com a área
A CRY8125 possui certificações IECEx e ATEX, com marcação Ex ic IIC T5 Gc para gases em Zona 2. A sonda IA3105 com certificação Ex é identificada pelo fabricante como a versão IECEx do sensor de contato. O uso conjunto depende da compatibilidade entre câmera, sonda, cabo e acessórios, além das condições de cada certificação.
Antes da aplicação, devem ser conferidos a zona, o grupo de gases, a classe de temperatura e os limites ambientais. O manual da câmera proíbe conectar ou desconectar a entrada analógica em área classificada e determina que a troca e a recarga da bateria ocorram em área não classificada, entre outras condições especiais de uso.
