Imagine um cenário típico em uma planta industrial
Um painel de distribuição principal alimenta diversos setores da produção. Após reclamações de disjuntores desarmando com frequência e equipamentos travando esporadicamente, a equipe de manutenção é acionada para uma análise completa do sistema.
A seguir, veja como cada instrumento entra nessa investigação técnica

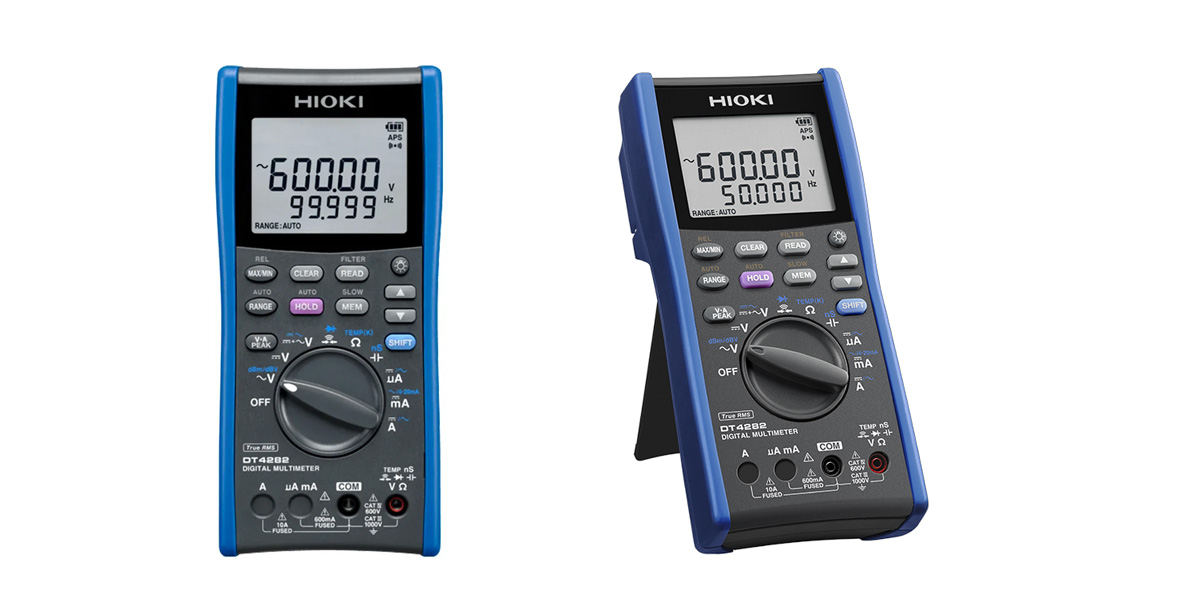

Verificação de Tensão e Sinais com o Multímetro Hioki DT4282
O primeiro passo é garantir que a tensão está dentro dos parâmetros esperados em cada fase e que não há distorções causadas por cargas eletrônicas.
Ação técnica:
- Medir a tensão fase-fase e fase-neutro nas saídas do painel.
- Acionar o filtro passa-baixa (LPF) no DT4282 ao medir sistemas com inversores.
- Utilizar o modo registro de picos (MAX/MIN) para detectar variações rápidas.
Resultado esperado:
- Identificar surtos, quedas de tensão ou desbalanceamento entre fases que justifiquem o mau funcionamento dos equipamentos.

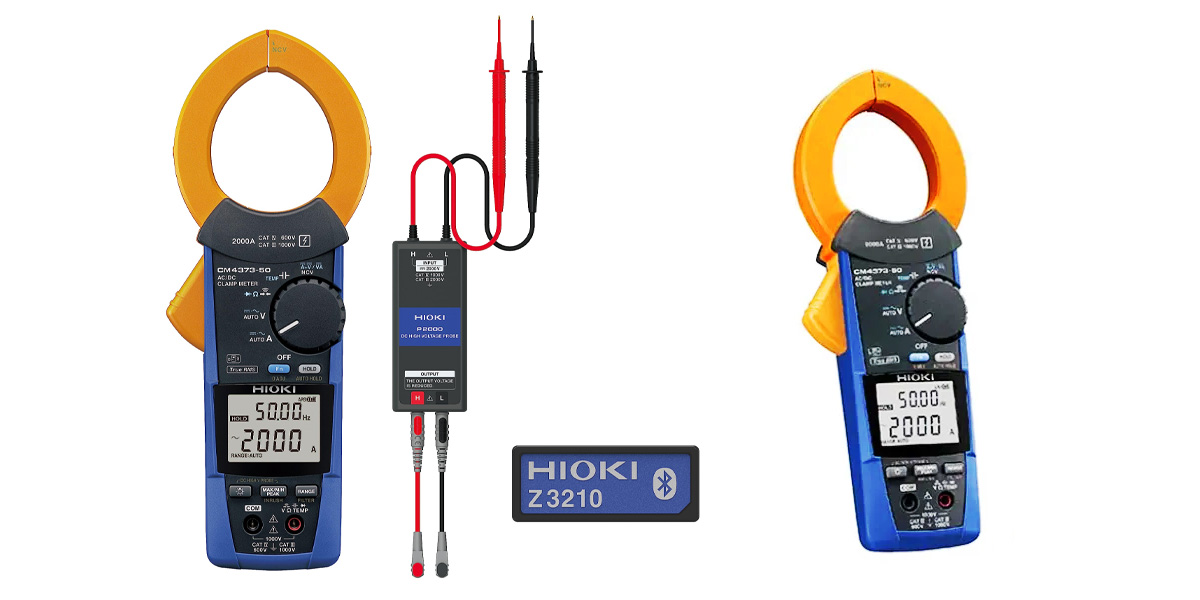

Análise da Corrente e Detecção de Sobrecarga com o CM4373-93
O segundo passo é verificar a corrente real consumida pelos circuitos.
Ação técnica:
- Utilizar o alicate CM4373-93 para medir correntes nos cabos de saída.
- Usar a função Inrush (corrente de partida) para verificar se há picos em partidas de motores.
- Através da comunicação sem fio com a aplicativo Gennect Cross pode analisar os harmônicos de uma maneira simples
Resultado esperado:
- Avaliar se os disjuntores estão desarmando por sobrecarga real ou corrente de partida elevada.
- Detectar os harmônicos pode evitar superaquecimento, redução da vida útil, desperdícios.

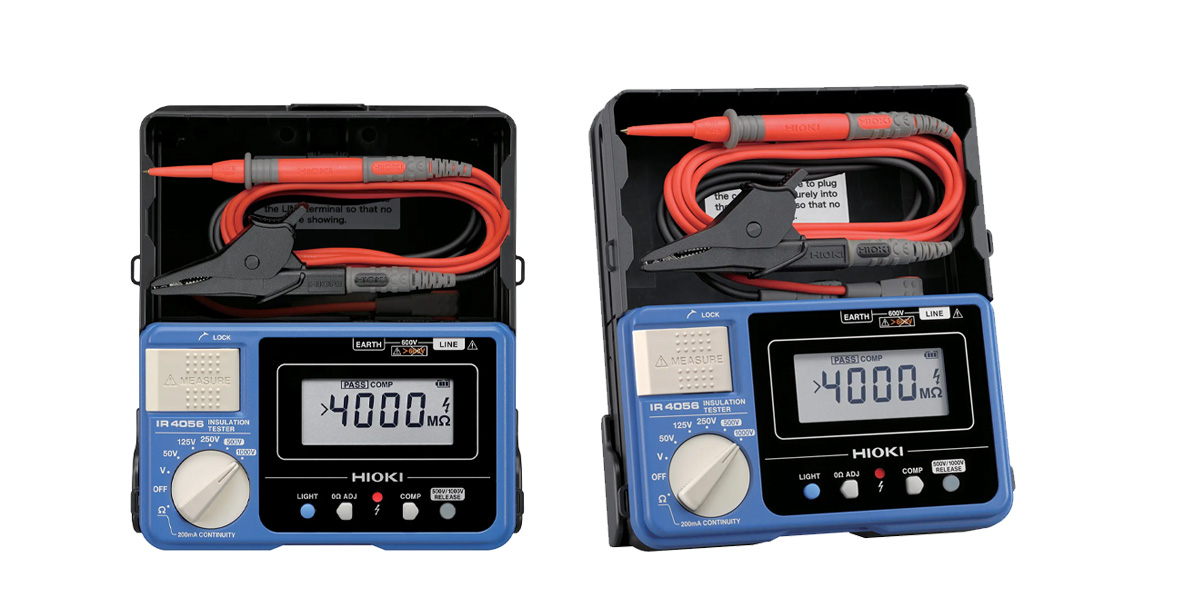

Teste de Isolamento com o IR4056-20
Resultado esperado:
- Resistência baixas de 1 MΩ pode indicar umidade, envelhecimento do isolamento ou contaminação nos cabos.
- O IR4056-20 fornece um diagnóstico visual “PASS / FAIL”, facilitando decisões rápidas.
Com a instalação desenergizada, é hora de verificar a integridade dos cabos, motores e barramentos.
Ação técnica:
- Aplicar o megômetro IR4056-20 com tensões de teste de de 50V, 125V, 250V, 500V e 1000V conforme o tipo de carga.
- Verificar a resistência entre fase e terra, e entre fases.

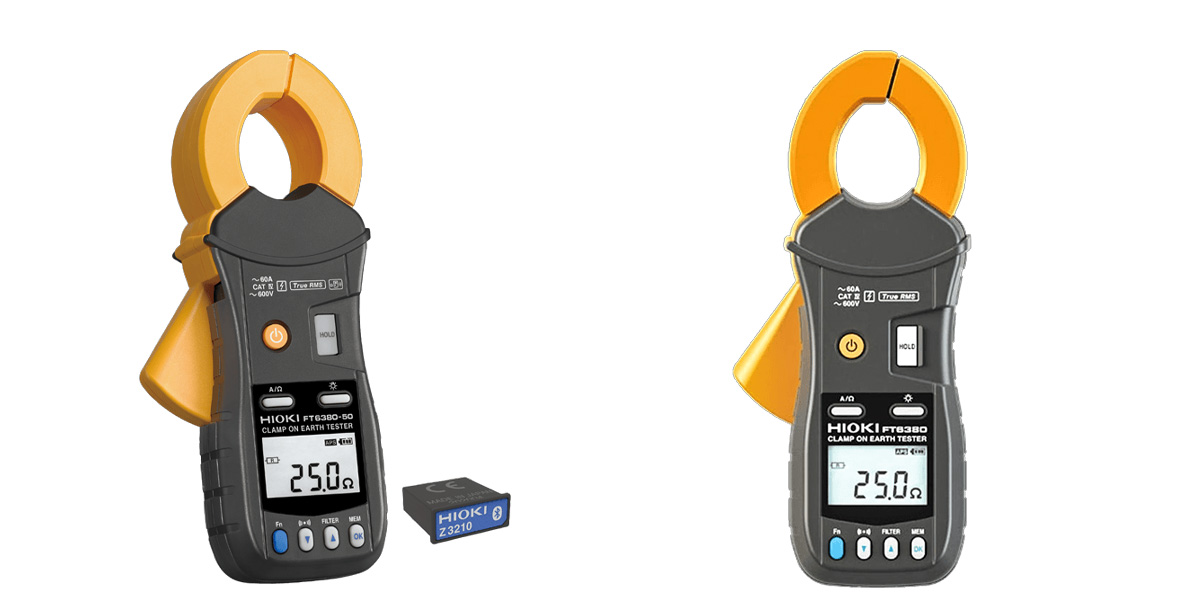

Verificação do Aterramento com o FT6380-90
A resistência de aterramento influencia diretamente na segurança da instalação e na proteção dos equipamentos contra surtos.
Ação técnica:
- Utilizar o FT6380-90 para medir a resistência de terra sem precisar desconectar o aterramento.
- Avaliar se a malha de terra atende aos limites normativos (<10 Ω, por exemplo).
- Resultado esperado:
- Resistências elevadas comprometem a eficácia do sistema de proteção e indicam necessidade de manutenção na malha de aterramento.
