O driver de LED é um tipo de fonte de alimentação para acionar LEDs. Ele é usado para converter a fonte de alimentação na tensão e corrente específicas para acionar o LED e emitir luz. Com o rápido desenvolvimento da tecnologia LED, os requisitos do driver de LED também estão aumentando. Alta eficiência, capacidade de proteção contra surtos, longa vida útil, desempenho à prova d’água, desempenho à prova de umidade e compatibilidade eletromagnética tornaram-se indicadores-chave para a avaliação da fonte de alimentação do driver de LED.
Portanto, fabricantes de fontes de alimentação e lâmpadas prestam cada vez mais atenção às tecnologias e soluções avançadas de teste e medição. A fonte de alimentação CA programável da série IT7300 da ITECH pode ser usada em tal solução e é capaz de simular entradas CA normais e anormais e medir os parâmetros elétricos importantes dos objetos testados. Ela é equipada com as interfaces de comunicação LAN, USB e RS232 padrão e possui as propriedades de desktop e sistema. Portanto, a solução multifuncional pode ser fornecida de acordo com as necessidades de projeto e teste.
Método de Teste

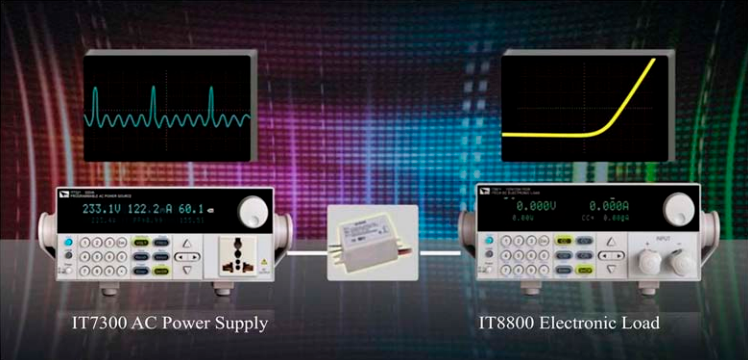

Com a função de ajuste de tensão e frequência, as variações de tensão e frequência na extremidade de entrada do driver de LED podem ser simuladas pela fonte de alimentação CA da série IT7300. Com a função SWEEP, a saída de flutuação de tensão e frequência pode ser definida de acordo com diferentes requisitos. Com a função de medição de alta precisão, não é necessário um medidor de energia CA para testar parâmetros elétricos, como tensão/corrente RMS, potência real, fator de potência, potência aparente, corrente de pico, etc., e a resolução de medição pode chegar a 0,01 W/0,1 mA, atendendo aos requisitos dos padrões Energy Star.
Com a função flexível de simulação de forma de onda, a fonte de alimentação CA da série IT7300 pode simular o teste de onda de ruptura transitória e abertura/fechamento do ângulo de fase específico da fonte de alimentação, o teste de perturbação da fonte de alimentação CA (PID) e o teste de imunidade em conformidade com os regulamentos de certificação de IEC61000-4-11 a IEC61000-4-14 e IEC61000-4-28.

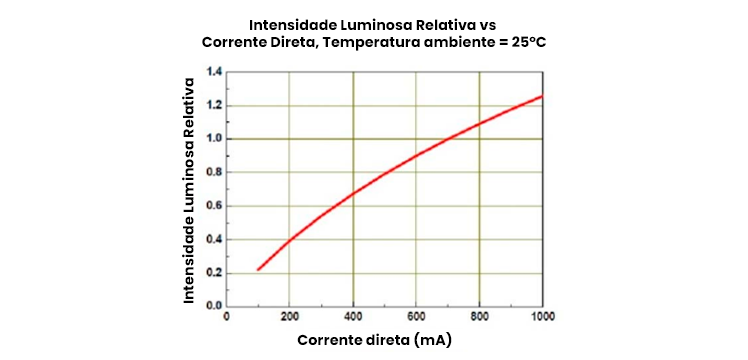

A figura a seguir mostra a relação entre a intensidade luminosa relativa e a corrente direta do LED.
Conforme mostrado na figura, a intensidade luminosa relativa aumentará com o aumento da corrente direta. Se a corrente de ondulação for muito alta, a intensidade luminosa será irregular e a temperatura do LED aumentará, afetando o desempenho e a vida útil do LED. Em caso de corrente de ondulação baixa ou inexistente, a intensidade luminosa será uniforme, a temperatura do LED se manterá estável e a vida útil do LED será mantida.

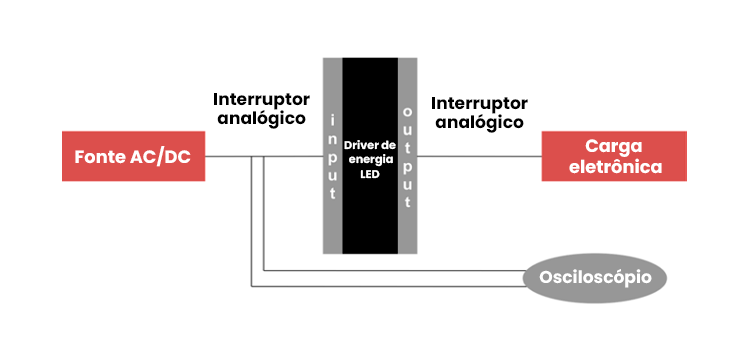

A capacidade de condução do driver de LED e a influência sobre o LED são avaliadas
de acordo com a corrente de ondulação do driver de LED testado pela fonte de alimentação CA IT7300 após a conversão CA-CC. Observe que a extremidade de saída do driver de LED testado deve ser conectada ao capacitor de filtro em paralelo antes do teste e a largura de banda geralmente é limitada a 20 MHz.

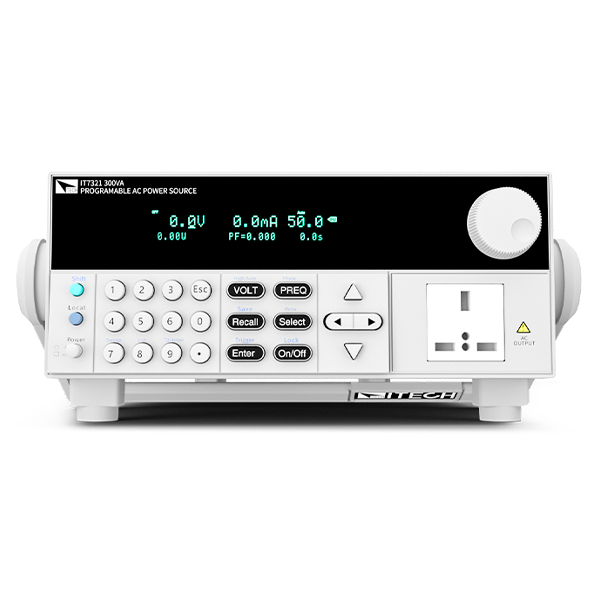

Série IT7300 - Fonte de alimentação CA programável AC baixo ruído
- Tecnologia de amplificação linear de precisão, baixo ruído, alta estabilidade
- Design de alta densidade de potência, 300VA para ½ 2U, 1500VA para tamanho 3U, economiza espaço de instalação
- Frequência ajustável: 45HZ-500HZ
- Ângulo de fase ajustável: 0-360°
- Defina a taxa de variação de saída de tensão e frequência
- Alto fator de crista de corrente para teste de corrente de pico
