O que é a norma IEC 61010?
A norma IEC 61010 estabelece requisitos de segurança para equipamentos elétricos de medição e controle, incluindo equipamentos de laboratório. As categorias de sobretensão (CAT I a CAT IV) na IEC 61010 classificam os equipamentos com base em sua localização na instalação elétrica,
determinando o nível de proteção contra surtos de tensão.
Categorias de Sobretensão (CAT)
- CAT I: Aplica-se a circuitos eletrônicos protegidos, onde os transientes são limitados e os equipamentos são protegidos contra sobretensões.
- CAT II: Aplica-se a equipamentos conectados a tomadas de corrente alternada (AC) em instalações fixas, como aparelhos domésticos e de escritório.
- CAT III: Aplica-se a equipamentos em instalações fixas, como quadros elétricos, circuitos de iluminação e equipamentos industriais conectados permanentemente.
- CAT IV: Aplica-se a equipamentos na origem da instalação elétrica, como medidores de energia e equipamentos de proteção contra sobrecorrente.

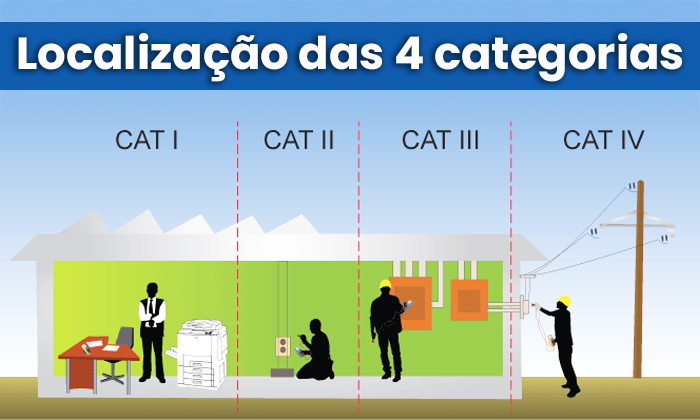

O nível de energia de impulsos de tensão dependem da localização.
Quanto mais próximo à fonte de energia, maior o risco de ocorrências perigosas e maior deve ser a categoria.
- CAT IV: “Origem da instalação” Cabines de entrada e outros cabeamentos externos (subterrâneos também).
- CAT III: Distribuição da instalação, incluindo barramentos principais, alimentadores e demais circuitos; cargas instaladas permanentemente.
- CAT II: Tomadas ou plugues; cargas removíveis.
- CAT I: Circuitos eletrônicos protegidos.
Para a comprovação do atendimento às Normas, existem as Agencias de Testes Independentes que após a auditoria e comprovação, autorizam os fabricantes a estamparem as suas marcas no corpo da ferramenta, juntamente com a sigla da Norma a que se refere, são eles os laboratórios que realizam os ensaios e testes nas ferramentas e no processo de sua fabricação:
– VDE / VDE-GS – Laboratório de ensaios e testes alemão, – UL – Laboratório de ensaios e testes norte americano, – CSA – Laboratório de ensaios e testes canadense, – TUV-GS – Laboratório de ensaios e testes alemão, responsáveis pela comprovação de que os produtos atendem as normas vigentes mencionadas pelos fabricantes e, consequentemente, da veracidade das especificações mencionadas pelo fabricante. A partir do momento que a Agencia de Testes Independentes (VDE, CSA, UL ou TUV) audita e constata que o fabricante segue rigorosamente a Norma, a mesma autoriza o Fabricante a estampar a sua “Marca” na ferramenta juntamente com a sigla da Norma a que se refere.

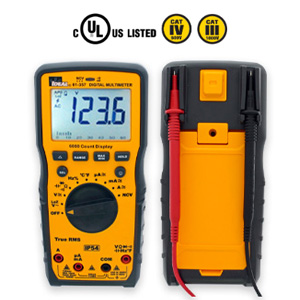

61-357 – MULTIMETRO DIG. TRUE RMS CAT IV 600 V CAT III 1000 V CA/CC 10 A CA/CC CERTIFICADO PELA UL, CORRENTE ATÉ 10A; BAIXA IMPEDANCIA (LOZ); FREQUÊNCIA/DUTY CYCLE, RESISTÊNCIA, CONTINUIDADE, CAPACITÂ

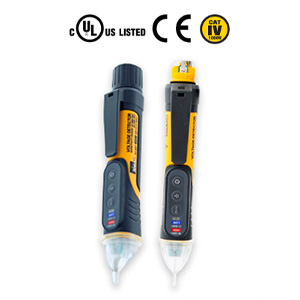

61-657 – DETECTOR DE TENSAO SEM CONTATO AC 12-1000V COM LED E BUZZER DE FALHA – IDEAL INDUSTRIES
