Em sistemas críticos como data centers, telecomunicações, infraestrutura hospitalar e plantas industriais, a confiabilidade das baterias estacionárias é um fator determinante para a continuidade operacional. Embora o multímetro seja amplamente utilizado para medições elétricas gerais, ele não é a ferramenta adequada para diagnósticos precisos do estado de saúde de baterias.
Limitações do multímetro na análise de baterias
O multímetro convencional mede essencialmente:
- Tensão DC
- Corrente
- Resistência em circuito aberto (em condições ideais)
Entretanto, ao avaliar baterias estacionárias, medir apenas a tensão não é suficiente para determinar seu estado de degradação. Uma bateria pode apresentar tensão nominal correta e ainda assim estar comprometida internamente.
Entretanto, ao avaliar baterias estacionárias, medir apenas a tensão não é suficiente para determinar seu estado de degradação. Uma bateria pode apresentar tensão nominal correta e ainda assim estar comprometida internamente.
Além disso:
- A medição de resistência com multímetro utiliza o método de 2 fios, onde a resistência dos cabos de teste e dos pontos de contato é incorporada ao valor medido.
- Não há capacidade de medir resistência interna real em miliohms com precisão adequada.
- Não há filtragem adequada contra ruídos provenientes de carregadores ou inversores.
- Não há medição simultânea de temperatura para correlação técnica dos dados.
Método Kelvin (4 fios): precisão real em medições de baixa resistência
A resistência interna de baterias estacionárias é extremamente baixa, normalmente na faixa de miliohms (mΩ). Medições nesse nível exigem técnica específica.
O método Kelvin, também conhecido como método a 4 fios, separa o circuito de corrente do circuito de medição de tensão:
- Dois condutores injetam uma corrente de teste controlada.
- Dois condutores independentes medem a queda de tensão diretamente nos terminais da bateria.
Vantagens do método Kelvin:
- Elimina a influência da resistência dos cabos.
- Minimiza erros por resistência de contato.
- Permite medições estáveis em miliohms.
- Aumenta significativamente a repetibilidade dos resultados.
O multímetro comum não executa medição Kelvin verdadeira para análise de resistência interna de baterias. Já o BT3554-52 utiliza técnica dedicada para esse tipo de medição, garantindo exatidão adequada para manutenção preditiva.
Resistência interna como indicador de degradação
A resistência interna é um dos principais indicadores do envelhecimento da bateria. Seu aumento está diretamente associado a:
- Sulfatação (em baterias chumbo-ácido)
- Secagem de eletrólito
- Degradação das placas
- Falhas internas
A medição correta da resistência interna permite:
- Identificação precoce de falhas
- Planejamento de substituição
- Redução de risco de colapso do banco de baterias
Um multímetro não fornece esse parâmetro de forma confiável.
Corrente de ripple: influência no diagnóstico

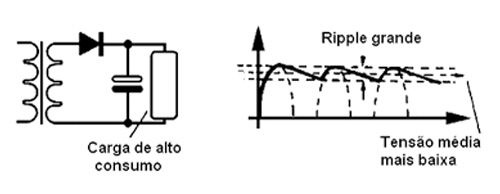

Em sistemas com retificadores e carregadores industriais, é comum a presença de corrente de ripple — componente AC residual sobreposta à tensão DC.
Impactos da corrente de ripple:
- Acelera o envelhecimento da bateria.
- Aumenta a temperatura interna.
- Afeta a estabilidade da medição quando não há filtragem adequada.
Multímetros convencionais podem sofrer interferência da componente AC ao medir tensão DC, gerando leituras instáveis ou imprecisas.
Testadores dedicados como o BT3554-52 possuem:
- Alta imunidade a ruídos elétricos.
- Filtragem adequada para medições em sistemas energizados.
- Estabilidade mesmo com presença de ripple.
Isso permite medições seguras sem necessidade de desligamento do sistema, algo essencial em ambientes críticos.
Correlação com temperatura: fator essencial
A resistência interna varia com a temperatura. Uma medição técnica confiável deve considerar:
- Temperatura do polo da bateria
- Temperatura ambiente
Sem essa referência térmica, a interpretação dos dados pode ser comprometida.
Testadores dedicados realizam medição integrada de temperatura, enquanto o multímetro exige instrumentos adicionais e não oferece integração automática dos parâmetros.
Segurança operacional
O uso de um testador dedicado também oferece vantagens em termos de segurança:
- Corrente de teste controlada.
- Pontas adequadas para contato seguro.
- Redução de faíscas em conexões.
- Menor risco de erro humano.
O multímetro, quando utilizado inadequadamente em bancos de baterias de grande capacidade, pode representar risco elétrico significativo.
Conclusão técnica
Embora o multímetro seja uma ferramenta versátil para medições elétricas gerais, ele não é adequado para diagnóstico técnico de baterias estacionárias.
O uso de um testador dedicado, baseado em:
- Método Kelvin (4 fios)
- Medição precisa de resistência interna em miliohms
- Alta imunidade a ruído e corrente de ripple
- Correlação térmica
- Rapidez de leitura
proporciona um diagnóstico muito mais confiável e alinhado às exigências de manutenção preditiva em ambientes críticos.
Em aplicações onde a continuidade operacional é essencial, a escolha do instrumento de medição impacta diretamente a segurança, a previsibilidade e a vida útil do sistema de baterias.
