O aumento da complexidade dos sistemas eletrônicos modernos exige instrumentos capazes de identificar rapidamente falhas relacionadas à integridade de sinais e interferências eletromagnéticas. Entre os principais desafios enfrentados durante o desenvolvimento eletrônico estão a Interferência Eletromagnética (EMI) e o desempenho de fontes chaveadas (SMPS — Switched Mode Power Supplies).

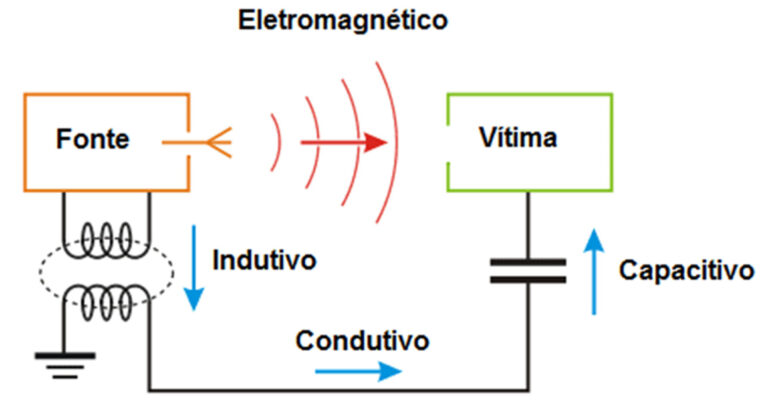

A EMI ocorre quando emissões eletromagnéticas indesejadas interferem no funcionamento de circuitos eletrônicos, podendo causar instabilidades, erros de comunicação e falhas operacionais. Já as fontes chaveadas, embora eficientes energeticamente, operam em altas frequências e podem gerar ruídos, harmônicos e transientes que impactam diretamente o desempenho do sistema.
Quando esses problemas não são identificados ainda na fase de projeto, surgem impactos relevantes na indústria, como:
- reprovação em testes EMC;
- retrabalho de hardware;
- atrasos no lançamento de produtos;
- aumento de custos operacionais;
- falhas em campo e redução da confiabilidade do equipamento.
Nesse contexto, instrumentos capazes de analisar sinais em múltiplos domínios tornam-se essenciais para diagnóstico eficiente e prevenção de falhas.
Tektronix 3 Series MDO como ferramenta de diagnóstico
O Tektronix 3 Series MDO (Mixed Domain Oscilloscope) integra análise no domínio do tempo e da frequência em um único equipamento, permitindo investigar simultaneamente sinais analógicos, digitais e de radiofrequência.
Entre suas principais especificações técnicas estão:
- largura de banda de até 1 GHz;
- taxa de amostragem de até 5 GS/s;
- memória de aquisição de até 10 M pontos;
- taxa de captura superior a 280.000 formas de onda/s;
- analisador de espectro integrado de 9 kHz até 1 GHz, expansível para 3 GHz.
Essa integração reduz o tempo de análise ao eliminar a necessidade de múltiplos instrumentos e medições separadas.

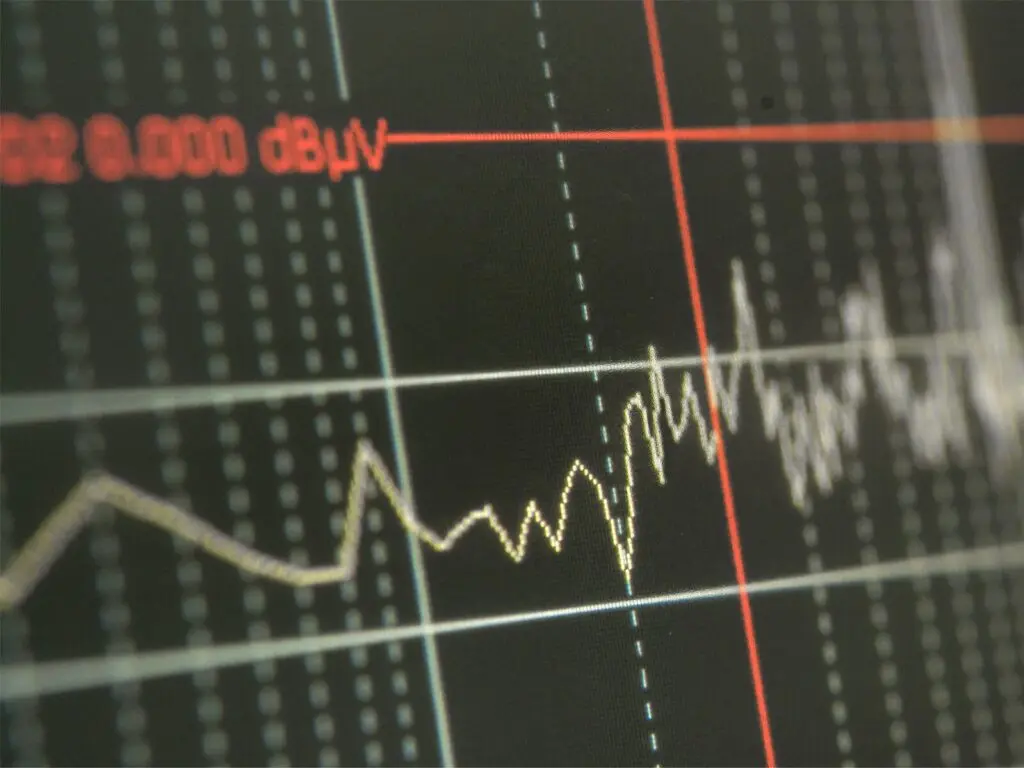

Diagnóstico de EMI
A análise de EMI exige observar tanto o comportamento temporal do sinal quanto sua distribuição em frequência. O analisador de espectro integrado do 3 Series MDO permite:
- identificar frequências de interferência;
- detectar harmônicos provenientes de chaveamento eletrônico;
- correlacionar eventos do circuito com emissões RF;
- visualizar variações espectrais ao longo do tempo.
Com ampla largura de captura espectral, o equipamento permite localizar rapidamente a origem da interferência, acelerando o processo de depuração do projeto.

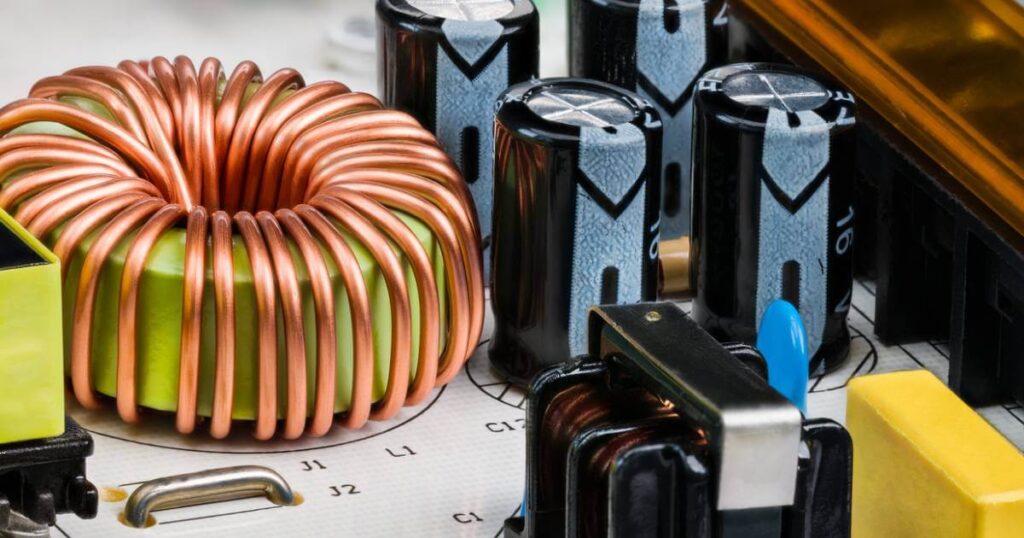

Aplicação em fontes chaveadas (SMPS)
Fontes chaveadas apresentam fenômenos complexos decorrentes da comutação em alta frequência, como ripple, perdas de chaveamento e ruídos conduzidos.
O 3 Series MDO possui recursos dedicados para análise de potência, incluindo medições automáticas de:
- perdas de comutação;
- harmônicos;
- tensão e corrente;
- qualidade de energia.
A elevada taxa de captura de formas de onda permite detectar eventos transitórios e instabilidades difíceis de observar em instrumentos convencionais, auxiliando na otimização da eficiência e redução de emissões eletromagnéticas.

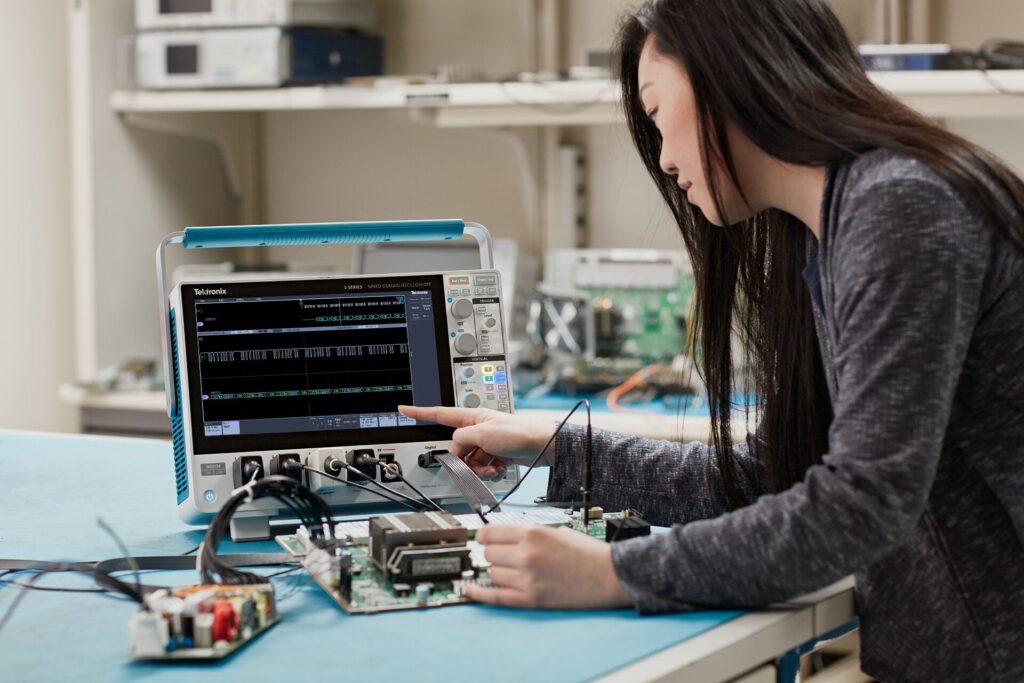

Análise de sistemas embarcados
O equipamento também suporta análise de sinais digitais com até 16 canais opcionais e decodificação de protocolos como I2C, SPI, UART, CAN e USB.
Essa capacidade permite relacionar falhas de comunicação com fenômenos elétricos ou interferências presentes no circuito, simplificando o processo de depuração em sistemas embarcados.
Impactos industriais da falta de diagnóstico
A ausência de diagnóstico adequado pode gerar consequências técnicas e financeiras relevantes:
Impactos técnicos
- funcionamento intermitente;
- perda de integridade de sinais;
- falhas em comunicação eletrônica.
Impactos financeiros
- redesign de projetos;
- aumento do tempo de desenvolvimento;
- custos adicionais de certificação e suporte.
Impactos operacionais
Interferências eletromagnéticas podem comprometer sistemas industriais e eletrônicos críticos, elevando riscos operacionais e reduzindo a confiabilidade dos equipamentos.
A identificação precoce de problemas relacionados à EMI e fontes chaveadas é fundamental para garantir desempenho, confiabilidade e conformidade regulatória em projetos eletrônicos.
O Tektronix 3 Series MDO oferece uma solução integrada ao unir análise temporal, espectral e digital em um único instrumento, permitindo diagnósticos mais rápidos e precisos. Com isso, engenheiros conseguem reduzir retrabalho, otimizar projetos e prevenir falhas que poderiam gerar impactos técnicos e financeiros significativos.
A utilização de ferramentas avançadas de medição contribui diretamente para o desenvolvimento de produtos mais seguros, eficientes e preparados para atender às exigências industriais atuais.
